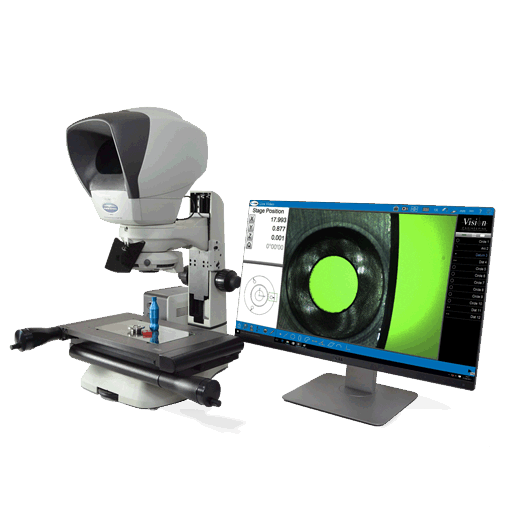

英国Vision Engineering的光学与视频双测量系统 Swift Pro Duo是一款功能全面、极其直观易用的光学与视频双测量系统， 是各种不同测量需求的理想之选。 测量范围 200mm x 100mm 二维与三坐标测量 两种测量系统二合一！

概述

两种测量系统合二为一！

Swift PRO Duo 是将*无目镜光学测量技术与视频测量相结合的一款真正独1无2的双测量系统！

此前难以观察的样品现在可以由同一操作员按照同一程序，在同一系统上进行测量和检测。 Swift PRO Duo 可以快速而*地测量常规和复杂精密零件。

凭借丰富多样的测量和报告功能，它成为了广泛适合各类应用的测量工具，应用领域涵盖电子、航空航天、汽车、塑料和医疗器械制造等。

产品优势

• 光学与视频测量系统二合一
• 测量范围达 200mm x 100mm，测量台精度 5μm
• 结构紧凑、结实耐用的*测量系统
• 尤其适用于模具和车间应用
• 几秒内完成*测量，无需预编程序
• Z轴可选，三坐标测量可测高度
• *的人机工学无目镜光学显微镜，可进行高分辨率表面检测
• 非常适用于车间和 QC 实验室

详细信息

为何采用视频与光学双测量？

光学与视频双测量系统兼具两种测量技术的*Jia优势，所以无论要测量何种零部件，您都可以确信自己拥有圆满完成工作的*Jia方案——无需其他系统，两种测量方式无缝切换，无任何延迟。

视频测量

视频测量十分适合特征边缘易于识别的常规零部件。

借助智能视频测量工具，操作员能够以*且高重复性地对特征进行快速检测与测量。

视频边缘检测的优势在于实用性和体测量速度。

光学测量

为了进行*测量，您需要清晰地识别出待测量特征的边缘。

Swift PRO Duo 采用*的 Dynascope® 无目镜光学技术，可提供高对比度、显微级分辨率的部件图像。。

用户可以极其详细地观察复杂或者难以观察的特征，确保可以测量所有部件，而不只是简单部件。 绝Jia的显微镜图像也能令用户实现高分辨率目视检测。

测量不具备清晰边缘的特征时，视频摄像头可能会由于对比度不足而无法检测出边缘，而光学测量此时更加有利。 用户通过无目镜光学观察头体获得高分辨率清晰图像，能够选择要测量的特征。典型示例包括透明或黑色塑料以及金属零件的表面特征（特征与背景之间缺少对比）。

在同一程序中，从视频测量到光学测量可实现无缝切换，没有丝毫延迟，确保您随时拥有*的测量工具。

Dynascope® 无目镜光学技术

Swift PRO Duo 是*包含*人机工学无目镜光学测量技术的显微镜测量系统。

借助 Dynascope® 人机工学无目镜光学技术，操作人员佩戴着框架眼镜、护目镜和隐形眼镜也可进行*测量。 该系统的其他优势还包括具有较大的视场和周边视觉。

NLEC 测量台校准

Swift PRO Duo 配备了Vision Engineering旗下久经证明的 200mm x 100mm 精密测量台。

该测量平台出厂前完成了非线性误差修正（NLEC）校准，可确保*Jia精度，可溯及国际标准以符合ISO9000质量。

软件

Swift PRO Duo 可选配业内领xian的 M 系列测量软件，也可选配坚固耐用的 QC 3000 微处理器。

M 系列测量软件

享誉业界的 M 系列测量软件适用于基础到高级测量应用领域，操作简便并能*限度地减少培训。 直观的用户界面可吸引广泛的用户群体，从车间的机器操作人员到 QC 实验室的计量*都会对它青睐有加。

• PC 版测量软件十分直观，可在大尺寸显示器上查看
• 快速进行轮廓与表面测量，无需预编程序
• 可编程灯光控制
• 轻松报告
• 类似CAD的零件视图标记，方便检测测得数据。
• DXF 导入/导出
• 螺纹线缆测量选项
• 配置十字光标和完整的视频边缘检测等多种视频工具

QC 3000 微处理器

QC 3000 采用美观而坚固的工业设计，非常适合在恶劣生产环境下轻松快捷地测量 2D 几何特征。

光滑的铝质外壳，集成电源和无风扇被动散热装置，极其坚固耐用并能承受多种不利影响。

12.1 英寸触摸屏采用特殊钢化玻璃制成，支持多点触控手势控制，并可戴手套操作。

突出优势

• 用于测量常见几何特征的快捷方式图标（例如点、线、圆形、凹槽和矩形）
• 视频边缘检测 (VED) 提供多种用于边缘检测和测量点选取的工具。
• 可手动或自动对选取的测量点进行测量。
• 轻松创建报告，测量之后立即生成
• 结实耐用的 IP65 防泼溅触摸屏面板，十分适合车间环境

技术
