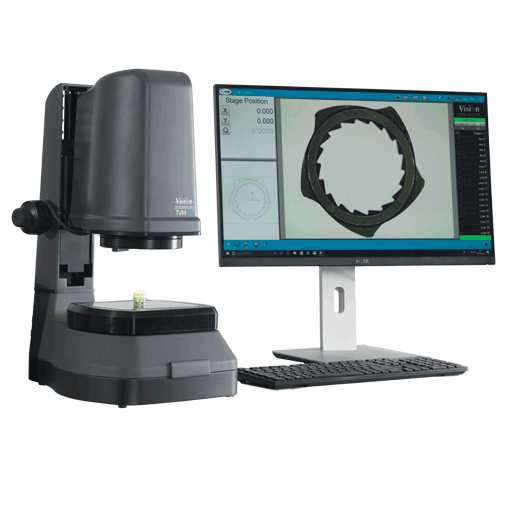

英国Vision Engineering的2D大视场测量显微镜 TVM35即时视场视频测量系统 TVM 只需轻触按钮，TVM 即可在视场 (FOV) 内即时进行 2D 测量。 装配移动平台可测量尺寸较大的部件，提供快捷灵活的解决方案。 快速操作，即放即按即测量 简便易用——消除操作人员造成的差异。 测量过程中无需调焦无需定位样品

概述

Vision Engineering推出全新测量系统。 TVM20 和 TVM35 标志着车间环境下的快捷灵活测量进入了新时代。 *的光学设计与简单而强大的软件相辅相成，让这款测量系统能够胜任对各种任意形状零部件的测量。为使用者带来更多便利：

TVM 无需定位零件——只需将零件放入视场内，然后运行程序即可。

数秒内可完成数百次测量（视场内）。 TVM 十分适合需要以*快、*简单方式对零部件进行测量的用户。

突出优势

• 数秒内完成对整个部件的测量
• 可作为简单的轮廓投影仪或完整的视频测量系统使用
• 可测量任意形状的部件，包括扁平、方形或圆柱形
• 测量过程中无需定位样品，无需调焦
• 大幅度缩短测量用时
• 简便易用——消除操作人员造成的差异
• “合格”或“不合格”的简单结果，支持各种几何公差
• 紧凑设计节省空间
• 模块化软件可进行升级以增强测量功能

即时测量

视场测量十分适合对尺寸35mm以内的小型零部件进行2D测量。 通过在视场内进行测量，可实现快速即时测量。 此外，由于无需定位、对焦样品，不同操作人员之间的差异得以消除。调焦及定位样品，不仅费时，还会受到不同操作人员的个人技术及惯区别差异的影响。


详细信息

测量对象

视场内可以“看到”的任意特征 TVM 十分适合测量小型扁平零部件的轮廓，例如机械加工或冲压零件、垫圈、密封件、O 型圈、接头、分段挤压材料、低密度电路板和柔性电路，以及包括瓶盖、医用管件、小型医疗器械、外罩、注射器在内的多种薄型零件。

固定平台视场测量系统能够即时对小型部件进行测量，而加装手动控制平台之后，可测量的部件尺寸上限增大至 200mm x 100mm。

远心镜头视频测量

TVM 系列采用平场远心光学元件和照明系统，可在高清显示器上生成清晰的被测部件图像。 远心镜头可提供整个视场内的纯平图像，没有任何弯曲或失真，显著提高了对复杂零件的视频边缘检测能力。

除此之外，极大的景深也使得样品无论存在怎样的高度差异，都可以始终保持在焦距内，TVM 因此成为一种更快捷、更方便、更直观易用的测量方式。

选装移动平台，亦可测量尺寸大于视场的部件。

TVM 系列配备著Ming的 M 系列测量软件，具有丰富的特性以及简单的数 据导入/导出和报告功能。

• 一键操作，即放即按即测量
• *限度减少所需培训
• 视场内即时测量，消除操作人员引起的误差
• 视场内测量
• 视频图像和零件视图在大尺寸高清显示器上清晰可见
• 公差报告和其它重要数据输出
