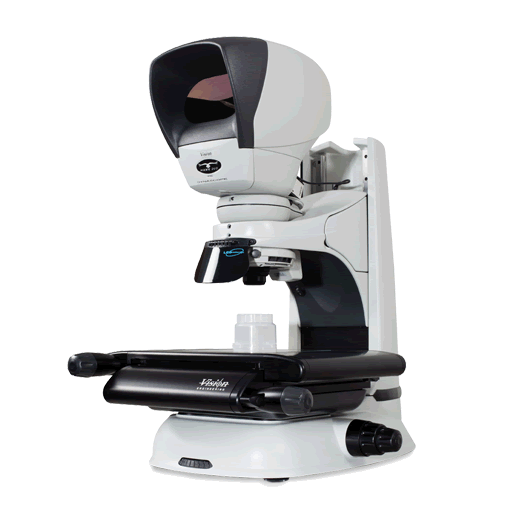

英国Vision Engineering的光学和视频双系统测量显微镜 Hawk Duo 适用于要求高质量和灵活性的应用中。Hawk Duo单个系统结合了光学测量和视频测量两种技术，因此，无论您测量什么样的部件，它都是*理想的选择。 测量范围可达400mmx300mm Dynascope？光学显微镜技术能够提供清晰度*的图像，使测量得以、轻松地完成。 集成了视频测量，实现终Ji控制功能和灵活性。

概述

英国工业显微镜有限公司将符合人机工学要求的测量显微镜与视频测量系统相结合，创造了Hawk Duo。

Hawk Duo能够灵活测量常规和难以观察的部件，因此，无论您测量部件，它都是*理想的选择。

Hawk Duo 能够极其地重复性测量所有材质的复杂零件，在常规和难以观察的零件的测量方面特别突出，例如黑色或者透明塑料-这是多合一系统！

产品优势

• 三维光学和视频测量
• 已获显微镜级高分辨率观察头体，可清晰界定边缘，甚至是难以观察样品的边缘。
• 集成了高分辨率视频测量系统，是常规测量的理想之选。
• 高精测量台选项
• 基于PC的强劲、直观软件
• 附有各种系统配置和选配件，包括全自动CNC控制

两种测量系统二合一 - 扩展更多功能

为什么选择光学和视频测量系统？ Hawk 系列的“Duo”是两种技术的二合一系统，提供光学和视频测量两种领域内的*Jia解决方案。无论您要测量部件，它都是*理想的选择。

Hawk Duo是灵活强劲的解决方案，可以满足*严格的测量要求。用户甚至还能够在同一测量程序中来回切换视频和光学测量技术。

英国工业显微镜有限公司Hawk系列产品

Hawk非接触式测量系统包含一系列视觉系统产品，可针对具体的测量应用单独定制。

所有Hawk系统都配有英国工业显微镜有限公司的已获Dynascope™观察头体，能够提供极其清晰的图像，使得测量得以、轻松地完成。


详细信息
Hawk Duo配有高分辨率摄像头，配合使用一系列视频边缘检测工具，非常适合许多常规零部件的测量；还配有符合人机工学要求的高精光学测量显微镜，帮助实现无可比拟的测量以及重要的可重复检测功能。

客户之所以选择Hawk Duo，是因为它可以测量所有常规部件；而且Hawk Duo还可以测量那些难以观察的物体特征，或者要求*可靠性的关键部件，或者用于需要同时执行目视检测的应用。

Hawk系列与众不同之处

英国工业显微镜有限公司拥有许多光学和人机工学性能优化技术的世界。

Hawk的技术Dynascope™可确保对复杂的低对比度物体进行可靠的观察，提高测量精度和生产率的同时，还可以降低成本。

黑色背景上测量黑色物体？ 白色背景上测量白色物体？ 透明物体？ 可以非常详细地观察难以观察的特征，从而可以轻松完成测量。

光学和视频双测量技术使得Hawk Duo成为以下应用情况下的理想之选

• 检测那些边缘容易识别，但是某些特征难以观察的对象，例如：彩色塑料。
• 同时需要常规测量和关键尺寸测量的对象，例如医疗器械。
• 需要批量检测和一次性检测的零部件。

Dynascope™ 技术。

Dynascope™技术省去了对传统显微镜目镜的需要，可为用户提供高质量的目标物体图像。 Hawk Duo是真正的光学显微镜。 通过符合人机工学要求的无目镜观察头，可观察到未经处理的高分辨率真色光学图像。

光线通过Dynascope™光学器件，以双（单）光程从单一观察镜头中射出。 这些岀射光线直径较大，这意味着用户无需为了查看目标而将其眼睛对准观察镜头。

采用新一代“多点触控”测量软件

Hawk采用“新一代”多点触控测量软件（实现了“即触即测”），这使得Hawk Duo观测过程特别直观，而且便于操作和学使用。

“即触即测”意味着除了传统的鼠标控制外，您还可以通过“拧动”完成变焦，通过“滑动屏幕”在图像上摇拍，通过“触摸”进行测量。 您可以将手指沿着一个形状移动，以查看该特征。

基于图标的触屏控制为用户提供智能手机样的熟悉感；它配有以Windows 7为基础的操作系统，方便与Microsoft Excel（未包含）等各种应用程序进行集成或者与网络打印机等连接。

利用NLEC方法完成测量台校准

Hawk Duo 配备高规格、高性能的测量台，其测量范围达到400mm x300mm（16" x 12"）。

每一测量台都在出厂前完成了非线性误差修正（NLEC）校准，可确保*Jia精度，可溯及NPL/NAMAS/NIST国际标准以符合ISO9000质量。

结合了0.5μm分辨率的测量编码器，使得系统具有至2μm*的可重复性，确保结果完全可靠。

*使用200mm x 150mm测量台时（受控条件下200倍系统放大倍率）。

测量台选项
150mm x150mm	200mm x150mm	300mm x 225mm	400mm x 300mm
	200mm x 150mm CNC

系统选项

Hawk Duo非接触式测量系统的模块性，使得可实现针对具体的测量应用单独定制各种视觉系统。

软件
Hawk Duo CNC可选装以下测量软件。

技术

系统详细信息

测量台
测量范围（X、Y）	150mm x150mm
测量范围（Z）	202mm（*244mm）*
测量精度	U954D = 2+(4.5L/1000)µm
测量台可重复性 (X) (Y) (Z)	0.004mm 0.004mm 0.004mm**
编码器可重复性 (X) (Y) (Z)	0.0005mm 0.001mm 0.0005mm
自动化
测量台移动	手动
照明选项
表面照明	亮白色可控可编程象限LED环形灯。
反射照明	可控可编程LED反射照明。 镜后测光（TTL） 微型物镜需要反射照明。
底部照明	可控可编程LED底部照明 含光圈调节功能，能够清晰界定边缘。
尺寸
宽 x深 x 高	540mm x 700mm x 780mm

测量台
测量范围（X、Y）	200mm x150mm	200mm x 150mm CNC
测量范围（Z）	202mm（*244mm）*	202mm（*244mm）*
测量度	U952D = 2+(4.5L/1000)µm	U952D = 2+(4.5L/1000)µm
测量台可重复性 (X) (Y) (Z)	0.002mm 0.002mm 0.004mm**	0.002mm 0.002mm 0.004mm**
编码器分辨率 (X) (Y) (Z)	0.0005mm 0.0005mm 0.0005mm	0.0005mm 0.0005mm 0.0005mm
自动化
测量台移动	手动	CNC自动化
照明选项
表面照明	亮白色可控可编程象限LED环形灯。
反射照明	可控可编程LED反射照明 镜后测光（TTL） 微型物镜需要反射照明。
底部照明	可控可编程LED底部照明 含光圈调节功能，能够清晰界定边缘。
尺寸
宽 x深 x 高	750mm x 700mm x 780mm

测量台
测量范围（X、Y）	300mm x 225mm
测量范围（Z）	*89mm*
测量度	U9515D = 2+(6.5L/1000)µm
测量台可重复性 (X) (Y) (Z)	0.010mm 0.010mm 0.010mm**
编码器分辨率 (X) (Y) (Z)	0.001mm 0.001mm 0.001mm
自动化
测量台移动	手动
照明选项
表面照明	亮白色LED环形灯
反射照明	反射照明 镜后测光（TTL） 微型物镜需要反射照明。
底部照明	底部照明 含光圈调节功能，能够清晰界定边缘。
尺寸
宽 x深 x 高	1100mm x 980mm x 700mm

测量台
测量范围（X、Y）	400mm x 300mm
测量范围（Z）	*89mm*
测量精度	U952D = 15+(8.5L/1000)µm
测量台可重复性 (X) (Y) (Z)	0.010mm 0.010mm 0.010mm**
编码器分辨率 (X) (Y) (Z)	0.001mm 0.001mm 0.001mm
自动化
测量台移动	手动
照明选项
表面照明	亮白色LED环形灯
反射照明	反射照明 镜后测光（TTL） 微型物镜需要反射照明。
底部照明	底部照明 含光圈调节功能，能够清晰界定边缘。
尺寸
宽 x深 x 高	1200mm x 1020mm x 700mm

* 相关配置。
**以10倍微距物镜为基础（100倍系统放大倍率）。

其中L=测得的长，单位mm（200倍系统放大倍率，采用受控条件）。
