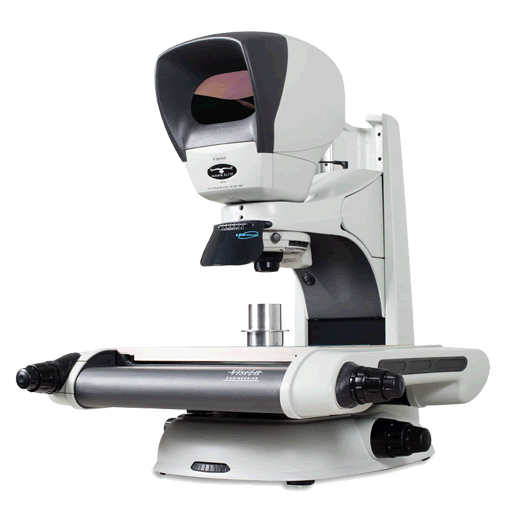

英国Vision Engineering的高精光学测量显微镜 Hawk Elite 适用于对3D零件的非接触式精密测量和检测。 Hawk Elite采用已获Dynascope？光学技术，可实现对精密部件的高精度测量，并提供*的数据报告。 测量范围高达400mmx300mm Dynascope？光学显微镜技术能够提供清晰度*的图像，使得测量得以、轻松地完成。 模块化解决方案提供各种高精测量台选项

概述

Hawk Elite非接触式光学测量系统，*高精尖产品制造公司而设计。

Hawk Elite能够极其地实现所有材质复杂零件的重复性测量，在难以观察的样本上表现尤为突出，例如黑色或透明塑料。

Hawk Elite具备多功能建模功能，从简单的手动测量到带*数据导入、导出和分析，它都能轻松搞定。Hawk Elite提供强大而灵活的解决方案，可以满足*严格的测量要求。

产品优势

• 高精度和可重复性测量，三维非接触式测量
• 显微级分辨率光学图像帮助实现高精度测量。
• 已获的光学观察头体可清晰界定测量对象边缘，提供绝Jia的分辨率和对比度。
• 高精度选配测量台
• 内置PC软件功能强劲直观，数据处理器易于操作
• 各种系统配置和选配件，包括全自动CNC控制

Dynascope™ 技术

Dynascope™技术省去了对传统显微镜目镜的需要，可为用户提供高质量的目标物体图像。 Hawk Elite是真正的光学显微镜。 通过符合人机工学要求的无目镜观察头体，可观察到未经处理的高分辨率真色光学图像。

光线通过已获的Dynascope™光学器件，以双（单）光程从单一的观察镜头射出。 这些岀射光线直径较大，这意味着用户无需为了查看目标而将其眼睛对准观察镜头。

英国工业显微镜有限公司Hawk系列产品

Hawk非接触式测量系统包含一系列视觉系统产品，可针对具体的测量应用单独定制。

所有Hawk系统都配有英国工业显微镜有限公司的Dynascope™观察头，能够提供极其清晰的图像，使得测量得以、轻松地完成。


详细信息

Hawk Elite能够提供真正的光学图像，实现*的精度和可重复性。

利用高对比度、高分辨率光学图像，增强表面清晰度，轻松快速完成测量，实现对复杂部件的测量。

Hawk系列与众不同之处

英国工业显微镜有限公司拥有许多光学和人机工学性能优化技术的世界。

Hawk的技术Dynascope™可帮助实现对复杂的低对比度物体进行精密观察，达到提高测量精度和生产率的同时，还可以降低成本。

黑色背景上测量黑色物体？ 白色背景上测量白色物体？ 透明物体？ 可以极其详细地查看所有难以观察的特征，并轻松实现测量，这并非轮廓投影仪或者其它视频测量系统所能完成的。

*的光学器件

如果要非接触式测量精密部件，显微镜需要具备高分辨率、高对比度以及高精测量台。

Hawk Elite采用英国工业显微镜有限公司旗下Dynascope™ 技术，增强表面清晰度，实现快速、简单的测量。 达到绝Jia的光学清晰度，还允许同时实施详细的目视检测。

与其它光学信息数字化系统不同，Hawk Elite采用纯光学成像技术，配合人类所知*的图像识别系统“人脑”进行测量工作。 因此，您可以完全相信所得到的测量结果，甚至是对那些难以观察部件的测量。

完成NLEC测量台校准

Hawk Elite配备高规格、高性能的测量台，其测量范围高达400mm x 300mm（16" x 12"）。

每个测量台都在出厂前进行了非线性误差矫正（NLEC）校准，以确保*的度，校准可溯及NPL/NAMAS/NIST国际标准以符合ISO9000质量。

结合0.5μm分辨率的测量编码器，系统可重复性可至2μm*，确保结果完全可靠。
*使用200mm x 150mm测量台时（受控条件下200倍系统放大倍率）。

测量台选项
150mm x150mm	200mm x150mm	300mm x 225mm	400mm x 300mm
	200mm x 150mm CNC

模块化结构，方便以后升级

Hawk Elite将成为Hawk Duo！

两种测量系统二合一！ Hawk Duo是光学和视频测量技术的二合一系统。无论您要测量部件，它都是*理想的选择。

无论是需要进行常规测量抑或是具有挑战性的测量，Hawk Duo都能够灵活完成所有部件的测量，不只是简单的部件。

光学测量非常适合以下应用情况：

• 关键零件，比如医疗器械、部件、航空航天工业或卫星部件。
• 小批量而又价值较高的部件，包括一般精密设计零件、汽车和摩托车部件、原型零件等。
• 低对比度的部件，如彩色塑料。
• 难以观察的特征，如半径边缘。
• 需要快速进行一次性测量的情况。
• 需要同时进行目视检测的情况。
• 以及需要较高可靠性的更多其它应用。

系统选项

Hawk Elite非接触式测量系统的模块性，可实现针对各种不同的测量应用而单独定制视觉系统。

软件
Hawk Elite可选装以下测量软件。

ND 1200微处理器（以前的 QC-200）

Hawk Elite系统配有稳健、直观的ND 1200微处理器，所以轮班工人可以像高级用户那样轻松学会使用，能够轻松实现常规测量的数据处理和报告。

• ND1200非常适用于普通部件特征的测量，比如圆周、角、直线、圆弧和距离等。
• 按照易于操作的理念而设计，是适用于轮班工人的理想选择，也可轻松实现常规测量的简单数据处理和报告。

M3测量软件

Hawk系统可以配合‘新一代’测量软件使用，使得Hawk特别直观而且便于操作和学使用。

• 简易而又强劲的特征测量
• 软件菜单选项简单，操作人员可专注于检测
• 类似CAD的零件视图标记，方便检测测得数据。
• 直接比较选项，可轻松将覆盖图纸导入CAD，以便检查这些复杂的几何形状零件，从而轻松判定合格/不合格。

*的IK 5300测量软件（以前的QC-5000）

IK 5300测量软件是Hawk系列非接触式测量系统内置的优Xiu控制界面，提供命令式解决方案，授权操作人员完成每一步测量程序。

• 该软件具有多种*功能，比如自定义公式、条件编程、统计过程控制（SPC）或者RUNS数据库（用于长期追踪零部件性能）。
• 可完成具有高级数据导入、导出和分析特性的多功能建模

技术

系统详细信息

测量台
测量范围（X、Y）	150mm x150mm
测量范围（Z）	202mm（*244mm）*
测量精度	U954D = 4+(5.5L/1000)µm
测量台可重复性 (X) (Y) (Z)	0.004mm 0.004mm 0.004mm**
编码器分辨率 (X) (Y) (Z)	0.0005mm 0.001mm 0.0005mm
自动化
测量台移动	手动
照明选项
表面照明	亮白色可控可编程象限LED环形灯。
反射照明装置	可控可编程LED反射照明装置 镜后测光（TTL） 微型物镜需要反射照明。
底部照明	可控可编程LED底部照明 含光圈调节功能，能够提供清晰界定的边缘。
尺寸
宽 x深 x 高	540mm x 700mm x 780mm

测量台
测量范围（X、Y）	200mm x150mm	200mm x 150mm CNC
测量范围（Z）	202mm（*244mm）*	202mm（*244mm）*
测量精度	U952D = 2+(4.5L/1000)µm	U952D = 2+(4.5L/1000)µm
测量台可重复性 (X) (Y) (Z)	0.002mm 0.002mm 0.004mm**	0.002mm 0.002mm 0.004mm**
编码器分辨率 (X) (Y) (Z)	0.0005mm 0.0005mm 0.0005mm	0.0005mm 0.0005mm 0.0005mm
自动化
测量台移动	手动	机动化
照明选项
表面照明	亮白色可控可编程象限LED环形灯。
反射照明	可控可编程LED反射照明 镜后测光（TTL） 微型物镜需要反射照明。
底部照明	可控可编程LED底部照明 含光圈调节功能，能够清晰界定边缘。
尺寸
宽 x深 x 高	750mm x 700mm x 780mm

测量台
测量范围（X、Y）	300mm x 225mm
测量范围（Z）	*89mm*
测量精度	U9515D = 2+(6.5L/1000)µm
测量台可重复性 (X) (Y) (Z)	0.010mm 0.010mm 0.010mm**
编码器分辨率 (X) (Y) (Z)	0.001mm 0.001mm 0.001mm
自动化
测量台移动	手动
照明选项
表面照明	亮白色LED环形灯
反射照明	反射照明 镜后测光（TTL） 微型物镜需要反射照明。
底部照明	底部照明 含光圈调节功能，能够清晰界定边缘。
尺寸
宽 x深 x 高	1100mm x 980mm x 700mm

测量台
测量范围（X、Y）	400mm x 300mm
测量范围（Z）	*89mm*
测量精度	U952D = 15+(8.5L/1000)µm
测量台可重复性 (X) (Y) (Z)	0.010mm 0.010mm 0.010mm**
编码器分辨率 (X) (Y) (Z)	0.001mm 0.001mm 0.001mm
自动化
测量台移动	手动
照明选项
表面照明	亮白色LED环形灯
反射照明	反射照明 镜后测光（TTL） 微型物镜需要反射照明。
底部照明	底部照明 含光圈调节功能，能够清晰界定边缘。
尺寸
宽 x深 x 高	1200mm x 1020mm x 700mm

* 取决于配置。
**以使用10倍微距镜头（100倍系统放大倍率）为基础。

其中L=测得的长度，单位mm（200倍系统放大倍率，根据受控条件）。
